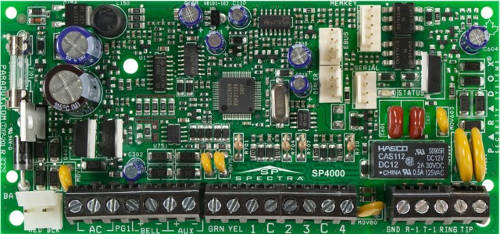

Ο κεντρικός πίνακας Paradox Spectra SP4000 αποτελεί την καρδιά ενός μικρου συστήματος ασφαλείας, προσφέροντας υψηλή επεξεργαστική ισχύ, ευελιξία στη διαχείριση φορτίων και hardware-driven αξιοπιστία. Παρακάτω παρατίθενται όλα τα ηλεκτρικά, μηχανικά και λειτουργικά χαρακτηριστικά της πλακέτας.
Ηλεκτρικές Προδιαγραφές & Τροφοδοσία
Ο σωστός υπολογισμός των ηλεκτρικών φορτίων είναι κρίσιμος για τη σταθερότητα του συστήματος και την αποφυγή ψευδοσυναγερμών λόγω πτώσης τάσης.
| Χαρακτηριστικό | Προδιαγραφή / Τιμή |
| Μετασχηματιστής (AC Power) | 16.5 VAC, ελάχιστο 20 VA (Προτείνεται 40 VA αν υπάρχουν πολλά modules/σειρήνες) |
| Συχνότητα Λειτουργίας AC | 50 Hz έως 60 Hz |
| Μπαταρία Backup (DC) | 12 VDC, Χωρητικότητα 4 Ah έως 7 Ah (Μολύβδου - Lead Acid) |
| Έξοδος Βοηθητικής Τροφοδοσίας (AUX) | 12 VDC, 600 mA maximum (Ηλεκτρονική ασφάλεια προστασίας με αυτόματο reset στα 1.1 A) |
| Έξοδος Σειρήνας (BELL) | 12 VDC, 1 A maximum (Ηλεκτρονική ασφάλεια προστασίας με αυτόματο reset στα 3 A) |
| Ρεύμα Φόρτισης Μπαταρίας | 350 mA (Σταθερό ελεγχόμενο κύκλωμα φόρτισης) |
Χωρητικότητα Ζωνών & Επεκτασιμότητα
Η αρχιτεκτονική του SP4000 επιτρέπει τη σταδιακή αναβάθμιση του συστήματος από μικρή οικιακή εγκατάσταση σε μεγαλύτερη επαγγελματική.
- Φυσικές Ζώνες (On-Board): 4 ενσύρματες ζώνες (κλέμες Z1 έως Z4 με κοινά COM).
- Λειτουργία ATZ (Διπλασιασμός): Έως 8 ενσύρματες ζώνες στην κεντρική πλακέτα με τη χρήση αντιστάσεων $1\text{K}\Omega$ και $2.2\text{K}\Omega$.
- Μέγιστος Αριθμός Ζωνών: 32 ζώνες (οποιοσδήποτε συνδυασμός ενσύρματων με επεκτατές ZX8 ή ασύρματων ζωνών με δέκτη RTX3/RX1).
- Ζώνες Πληκτρολογίου (Keypad Zones): Υποστηρίζει 1 επιπλέον ενσύρματη ζώνη ανά συνδεδεμένο πληκτρολόγιο (μέχρι το όριο των 32 ζωνών).
Έξοδοι & Αυτοματισμοί (PGM)
Ο πίνακας μπορεί να διαχειριστεί εξωτερικά ρελέ για την ενεργοποίηση συσκευών (π.χ. φώτα, γκαραζόπορτες, reset ανιχνευτών καπνού).
- On-Board PGM: 1 ενσωματωμένη έξοδος (PGM1) στην πλακέτα.
- Τύπος PGM: Low-current, 100 mA (Απαιτείται εξωτερικό ρελέ για φορτία υψηλής ισχύος).
- Επεκτασιμότητα PGM: Έως και 16 PGM συνολικά με τη χρήση modules επέκτασης (π.χ. PGM4, PGM82).
- Λειτουργία Trigger: Επιλογή N.O. (Normally Open) ή N.C. (Normally Closed) γείωσης.
Λειτουργικά Χαρακτηριστικά & Διαμέριση (Partitions)
- Υποσυστήματα (Partitions): 2 ανεξάρτητα υποσυστήματα (Partition 1 & Partition 2). Κάθε ζώνη μπορεί να ανήκει στο P1, στο P2 ή να είναι κοινή (Common Lobby).
- Κωδικοί Χρηστών: 32 κωδικοί (4-ψήφιοι ή 6-ψήφιοι).
- Μνήμη Ιστορικού (Event Buffer): Αποθήκευση έως και 256 συμβάντων με καταγραφή ώρας και ημερομηνίας.
- In-Field Firmware Upgrade: Δυνατότητα αναβάθμισης του firmware της πλακέτας μέσω του λογισμικού BabyWare και του interface 307USB.
Επικοινωνία & Πρωτόκολλα (Dialer)
- Ενσωματωμένος Τηλεφωνητής (On-Board Dialer): Υποστήριξη PSTN γραμμής για κλήση σε Κέντρο Λήψης Σημάτων ή προσωπικά τηλέφωνα.
- Πρωτόκολλα Κέντρου Λήψης: Ademco Contact ID (CID), SIA, Fast Format.
- Αριθμοί Κλήσης: Υποστηρίζει 3 τηλεφωνικούς αριθμούς (Κέντρο Λήψης 1, Κέντρο Λήψης 2, Backup) και 5 προσωπικούς αριθμούς κλήσης (μέσω του VDMP3).
